2.傾斜センサ(水平360度傾斜・振動検知)


KOF530-20S、KOF530-20D ( ノーマリーオープン タイプ )

電極Aと電極Bの間に金メッキされたボールが、予め指定された任意の角度に傾斜が加わるとONし、 水平に戻るとOFFになるおよそφ5.3mmx5.5mmの傾斜・振動センサ。

-特許出願済-
-意匠登録済-
傾斜センサー(アナログセンサ デバイス) 型式 KOF530-20S、KOF530-20D
動作検出角度 20度
接点容量 DC6V. 1μA〜10mA
使用温度範囲 -30〜80℃
耐久性 XYZ軸 10万回以上加振
気密性 防水保護等級 5級レベル
特長 ●金ボール接点方式
●無公害部材全面採用
●基板実装OK
●水平位置自動復帰
●傾斜角度自由設計
用途 盗難防止機器

KOF530-20S(垂直基板への取付例)の動作デモを動画でご覧いただけます。
製品サイズ Φ5.3mm×5.5mm
- クリックで再生します -



用途 節電センサ 水平360度移動する制御機器の静止時を主電源OFFとし、待機電流にする為のセンサ。
姿勢検知センサ 玩具の姿勢角度を検出し、設定時間を過ぎても継続的に同じ姿勢であれば、別の動作をさせる。

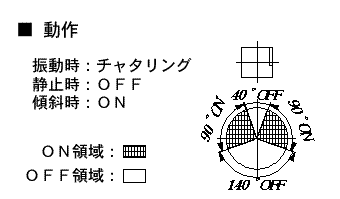

図解 傾斜センサ(水平360度傾斜・振動検知) 動作

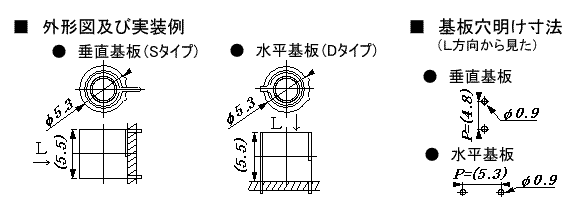

傾斜センサ(水平360度傾斜・振動検知) 外形図
KOF530-20S データシートダウンロード KOF530-20D データシートダウンロード

アナログセンサ(ノーマリーオープン タイプ) 一覧

傾斜センサ
傾斜センサ(水平360度傾斜検知)

型式:KOF203-30S / KOF203-30D
傾斜センサ
傾斜センサ(水平360度傾斜検知)

型式:KOF530-20S、KOF530-20D
傾斜センサ
傾斜センサ(1方向傾斜検知)

型式:K300
用途 用途 用途
自動販売機の セキュリティ 節電センサ デジタル時計の自動点灯
金庫・美術品等 の盗難防止 姿勢検知センサ 自動車リモコンスターター安全用
    玩具ロボットの姿勢検知
